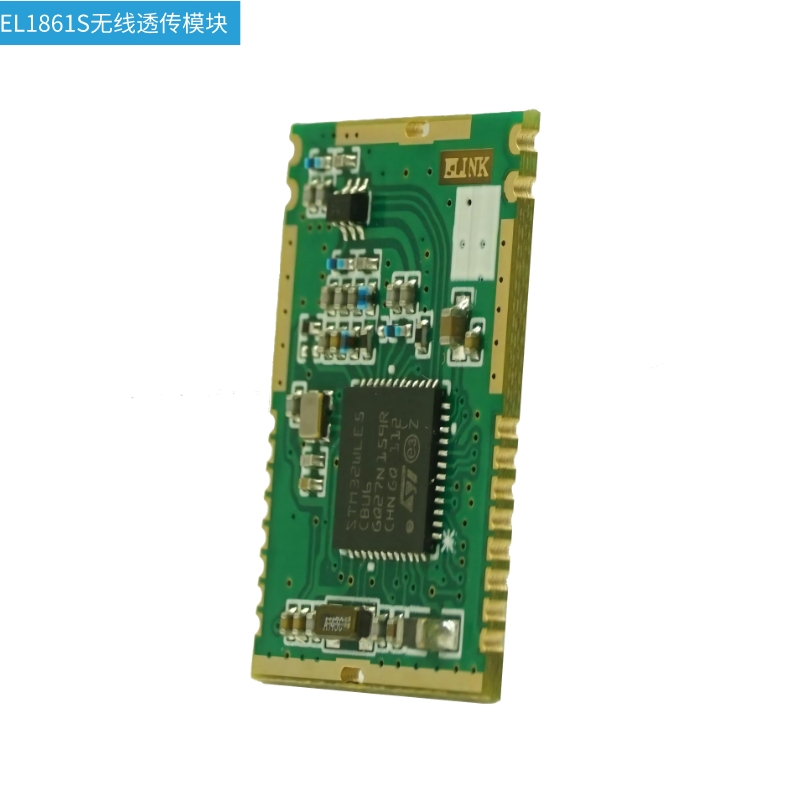

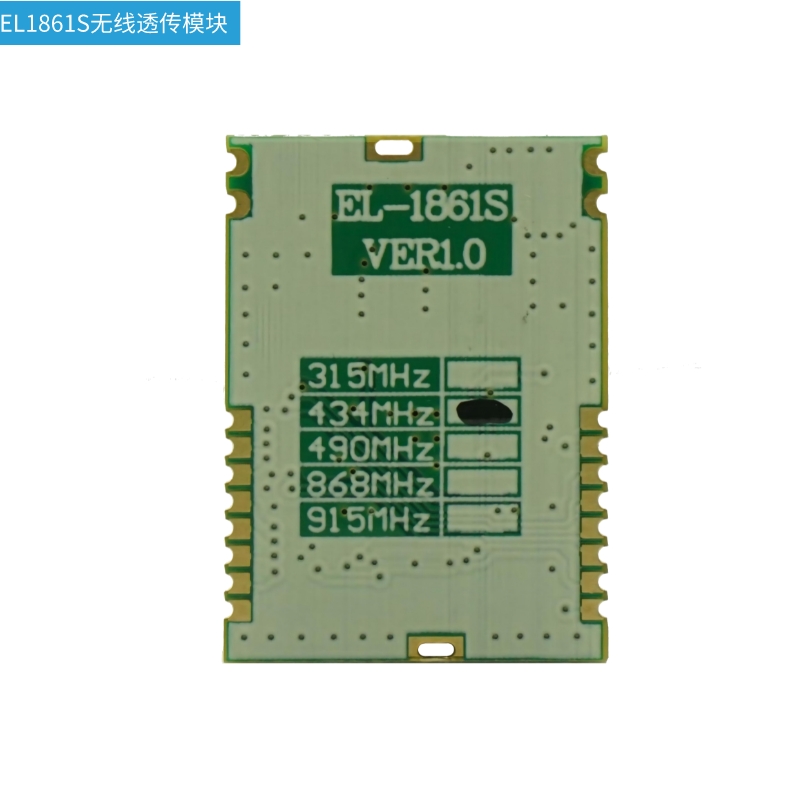

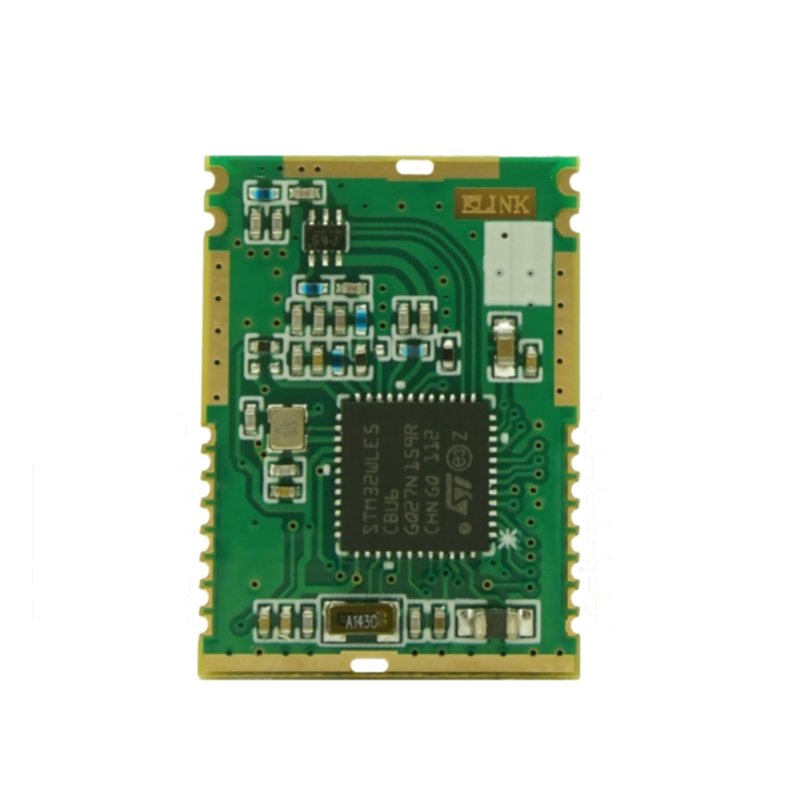

功能與引腳定義參照1861A透?jìng)髂＝M

2.1 EL-1861A透?jìng)髂＝M的特點

EL-1861A具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離空曠地可達3500米.內部自動完成通訊協議轉換和數據收發控制等特點。

模塊帶有無線發送自動防沖撞檢測，更有效提高工作效率，避免同頻干擾?？蛇x低功耗模式，降低成本，更靈活的應用。串口超大容量的接收緩沖，可緩存1000個字節（當緩存滿時引腳有指示）。簡單靈活的運用，你只要向串口發送數據，數據自動模從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），可實時有效的接收串口數據。EL-1861A讓您不用進行繁瑣的無線通訊研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控?zé)o線的收發，加快您的開發周期，讓您更快的搶先市場一步！

2.2 EL_1861A的特點

• 低成本，高性能，高可靠

• FSK 調制, 半雙工通訊，抗干擾能力強

• 119MHz~1050MHz頻段，使用無須申請頻點

• 最大輸出功率 100mW(20dBm)，輸出功率可在 1-20dBm 范圍內調整

• 接收靈敏度-126dBm

• 發射工作電流 80mA@20dBm

• 接收工作電流 18mA

• 低功耗睡眠模式電流 1uA

• 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

• UART串行接口速率用戶可選，靈活匹配外部設備

• 工作頻率可設置，允許多個模塊頻分復用，互不干擾

• 射頻收發有沖突退避機制，提高數據傳輸可靠性

• 調制頻偏和接收帶寬可選，用戶可通過軟件配置

• 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用

• 串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置

• 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps

• 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求

• 傳輸距離遠，開闊地?zé)o干擾情況下可達3.5Km 以上

• 小體積 16X18MM，16 PIN SMD 封裝，安裝方便

• 無線防沖撞機制，更穩定有效的傳輸數據

• 可選低功耗模式，適用于各種應用環境

• 串口輸出指示，更有效的監控?cái)?shù)據

• 接收緩沖區防溢功能，杜絕數據的丟失

• 50個的無線通道選擇，可做信道掃描，跳頻等功能。

• 生產免調試

3.應用領域

遙控遙測 無線抄表

門禁系統 身份識別

數據采集 信息家電

智能家居 嬰兒監護

4.引腳定義

引腳說明：

功能與引腳定義參照1861A透?jìng)髂＝M

2.1 EL-1861A透?jìng)髂＝M的特點

EL-1861A具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離空曠地可達3500米.內部自動完成通訊協議轉換和數據收發控制等特點。

模塊帶有無線發送自動防沖撞檢測，更有效提高工作效率，避免同頻干擾。可選低功耗模式，降低成本，更靈活的應用。串口超大容量的接收緩沖，可緩存1000個字節（當緩存滿時引腳有指示）。簡單靈活的運用，你只要向串口發送數據，數據自動模從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），可實時有效的接收串口數據。EL-1861A讓您不用進行繁瑣的無線通訊研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控?zé)o線的收發，加快您的開發周期，讓您更快的搶先市場一步！

2.2 EL_1861A的特點

• 低成本，高性能，高可靠

• FSK 調制, 半雙工通訊，抗干擾能力強

• 119MHz~1050MHz頻段，使用無須申請頻點

• 最大輸出功率 100mW(20dBm)，輸出功率可在 1-20dBm 范圍內調整

• 接收靈敏度-126dBm

• 發射工作電流 80mA@20dBm

• 接收工作電流 18mA

• 低功耗睡眠模式電流 1uA

• 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

• UART串行接口速率用戶可選，靈活匹配外部設備

• 工作頻率可設置，允許多個模塊頻分復用，互不干擾

• 射頻收發有沖突退避機制，提高數據傳輸可靠性

• 調制頻偏和接收帶寬可選，用戶可通過軟件配置

• 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用

• 串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置

• 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps

• 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求

• 傳輸距離遠，開闊地?zé)o干擾情況下可達3.5Km 以上

• 小體積 16X18MM，16 PIN SMD 封裝，安裝方便

• 無線防沖撞機制，更穩定有效的傳輸數據

• 可選低功耗模式，適用于各種應用環境

• 串口輸出指示，更有效的監控?cái)?shù)據

• 接收緩沖區防溢功能，杜絕數據的丟失

• 50個的無線通道選擇，可做信道掃描，跳頻等功能。

• 生產免調試

3.應用領域

遙控遙測 無線抄表

門禁系統 身份識別

數據采集 信息家電

智能家居 嬰兒監護

4.引腳定義

引腳說明：

EL-18610a與1861_PA1W透?jìng)髂＝M設置命令協議.pdf

EL-1861A（SI4463串口透?jìng)髂＝M）模塊說明書V1.1141224.pdf
