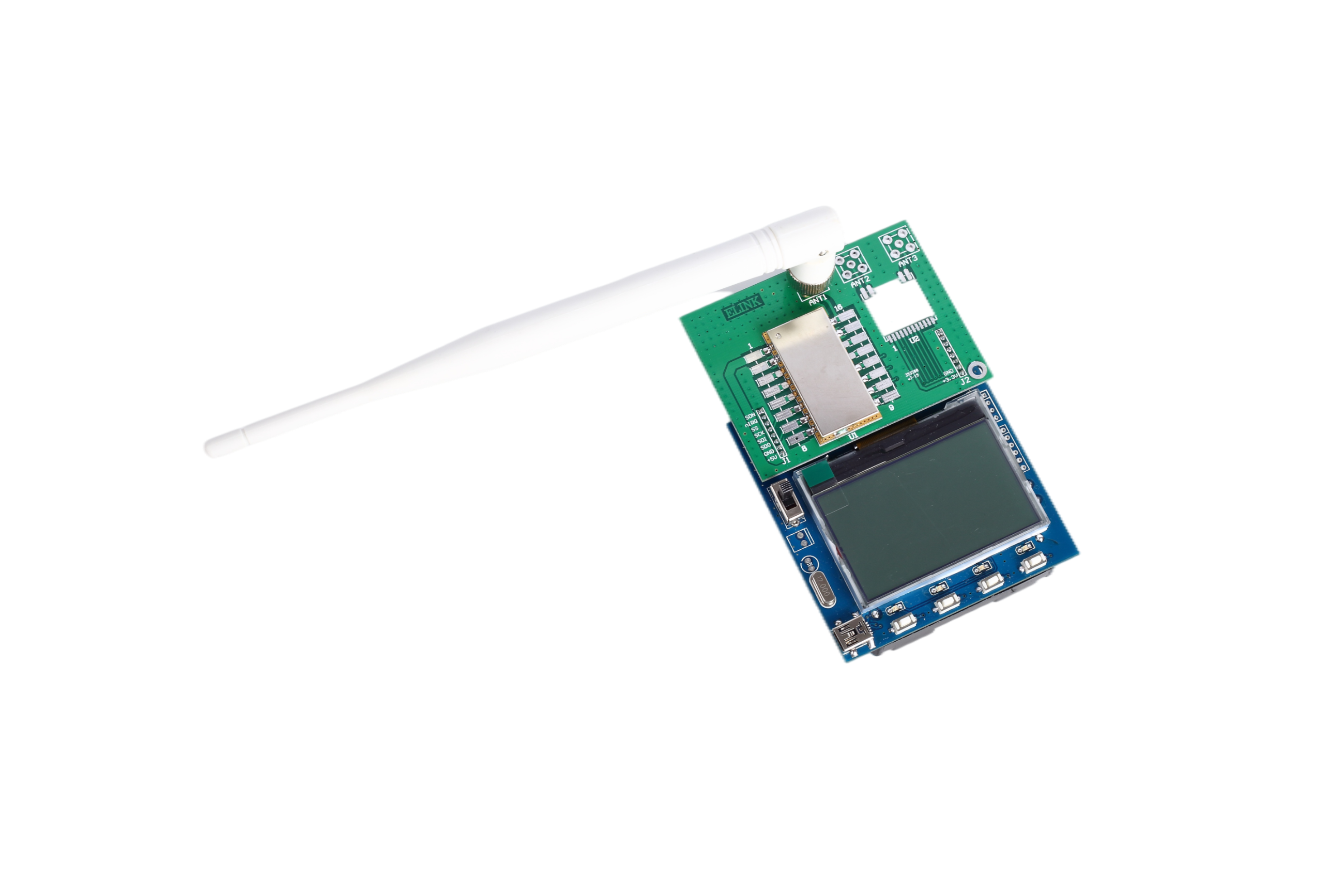

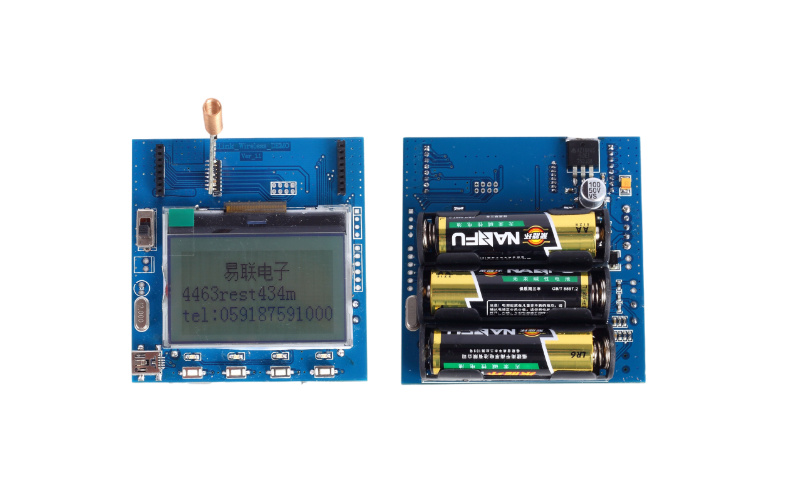

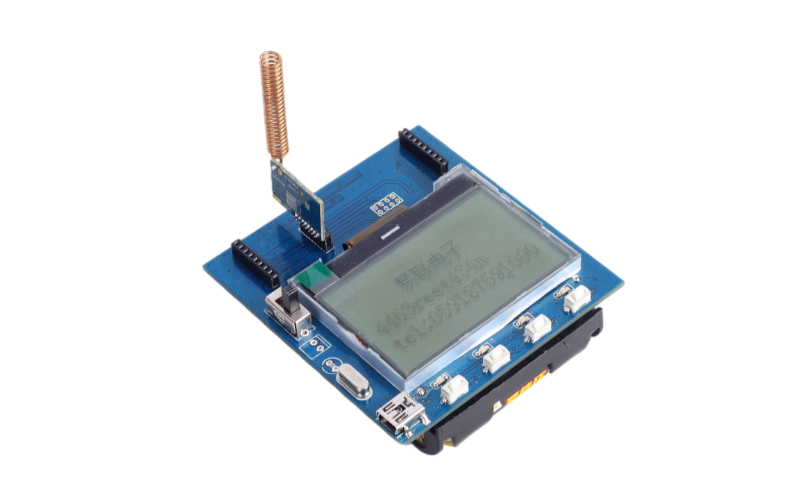

圖為elink_demov11 開發板，開發板提供3 種電源供電方式，外接直流電源、USB口供電、AA電池供電。并有電源指示燈提示。可選擇半雙工模式，單收發模式，測試時可顯示RSSI無線接收信號值，并計算出丟包率等。

注意事項：

1：當RSSI為60以上，接收率約為100%，當RSSI為50以上，接收成功率約約為95%，當RSSI接近30%，接收率約為90%，當RSSI為25左右時，成功率只有60%左右。

2：在相同的模式下，低速率1.2k.2.4k頻偏4.8接近距離會比9.6k,19.2k頻偏15K來得遠。

3：在測試無線距離時，不要將DEMO板貼近地面，另外要將RF無線模塊的天線盡可能的與地面垂直。手不要接觸到無線小板，以免手對無線進行干擾。

4：如外出測試時，為了省電，可在主頁模式下，或接收/發送界面下，按“下翻”鍵，開關LCD顯示屏的背光燈。

    圖為elink_demov11 開發板，開發板提供3 種電源供電方式，外接直流電源、USB口供電、AA電池供電。并有電源指示燈提示?？蛇x擇半雙工模式，單收發模式，測試時可顯示RSSI無線接收信號值，并計算出丟包率等。

注意事項：

1：當RSSI為60以上，接收率約為100%，當RSSI為50以上，接收成功率約約為95%，當RSSI接近30%，接收率約為90%，當RSSI為25左右時，成功率只有60%左右。

2：在相同的模式下，低速率1.2k.2.4k頻偏4.8接近距離會比9.6k,19.2k頻偏15K來得遠。

3：在測試無線距離時，不要將DEMO板貼近地面，另外要將RF無線模塊的天線盡可能的與地面垂直。手不要接觸到無線小板，以免手對無線進行干擾。

4：如外出測試時，為了省電，可在主頁模式下，或接收/發送界面下，按“下翻”鍵，開關LCD顯示屏的背光燈。

elink-demov11說明書.pdf
