EL-1648E無線通訊模組說明書

VER：1.0

  福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。

    公司主要經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。

    公司擁有一支高素質的研發團隊，研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗，可為客戶提供良好的技術支持服務，同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備，從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關，致力于為客戶提供性能優越、穩定可靠的產品。

目錄

1.EL-1648E簡介... 3

2.EL-1648E主要特性... 4

3. EL-1648E的應用... 4

4.EL-1648E主要性能參數... 5

5．EL-1648E無線模組的外形圖... 6

6．EL-1648E無線模組的外形尺寸圖（單位：mm）... 6

7．EL-1648E無線模組的管腳定義（模塊正視）... 7

8．可選配的天線... 8

9．定購信息... 10

1.EL-1648E簡介

EL1648E是一款采用SI4438內核設計的輸出功率為100mW的高性能無線收發通訊模組。SI4438無線模組工作頻段為425MHz~525MHz，默認頻段為490MHz。

EL1648E是高性能低電流的425MHz~525MHz收發模組，采用SI4438內核設計，包括完整的發送器和接收器。接收靈敏度為-124dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式，數據速率從100bps~500Kbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

2.EL-1648E主要特性

?  低成本，高性能，高可靠性

?  支持FSK、GFSK、OOK調制模式

?  支持頻率范圍425~525MHz（頻段默認為490MHz）

?  接收靈敏度高達-124dBm

?  最大發射功率+20 dBm

?  功耗低

?  14mA RX電流

?  在+10dBm輸出功率時 TX電流為18mA

?  超低電流掉電模式（30NA關機電流，50nA待機電流）

?  數據傳輸速率：100bps至500Kbps

?  快速喚醒和跳頻時間，適用于跳頻應用場合

?  電源為1.8V~3.6V

?  卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）

?  天線分集和T/R開關控制

?  高度可配置的數據包處理

?  TX和RX 64B的FIFOs

?  自動頻率控制（AFC）

?  自動增益控制（AGC）

?  電池低電壓檢測

?  溫度傳感器

?  支持無線喚醒WUT功能

?  符合IEEE802.15.4g

?  小體積16.5X17mm，16PIN SMD封裝，安裝方便

?  生產免調試

3.EL-1648E的應用

主要用途:

?  無線抄表

?  無線傳感器

?  遠程無線數據傳輸

?  家居自動化和安防門禁系統

?  車輛防盜

?  遠程工業遙控，遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡

4.EL-1648E主要性能參數

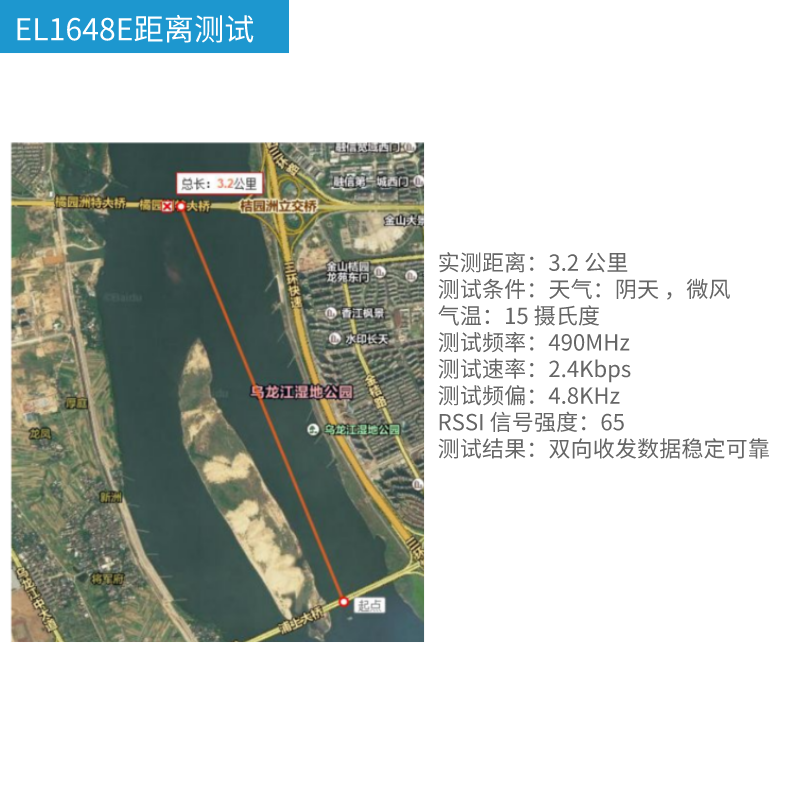

實測距離：3.2公里

測試條件：

        天氣：陰天 ，微風

        氣溫：15攝氏度

        測試頻率：490MHz

        測試速率：2.4Kbps

        測試頻偏：4.8KHz

RSSI信號強度：65

測試結果：雙向收發數據穩定可靠

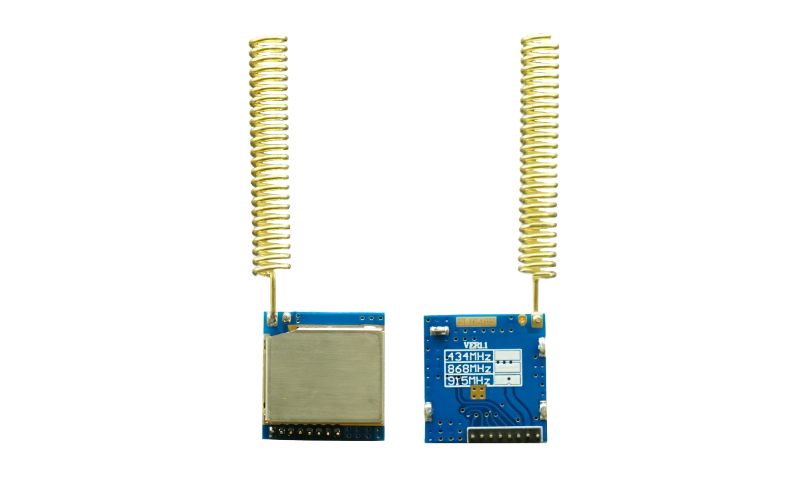

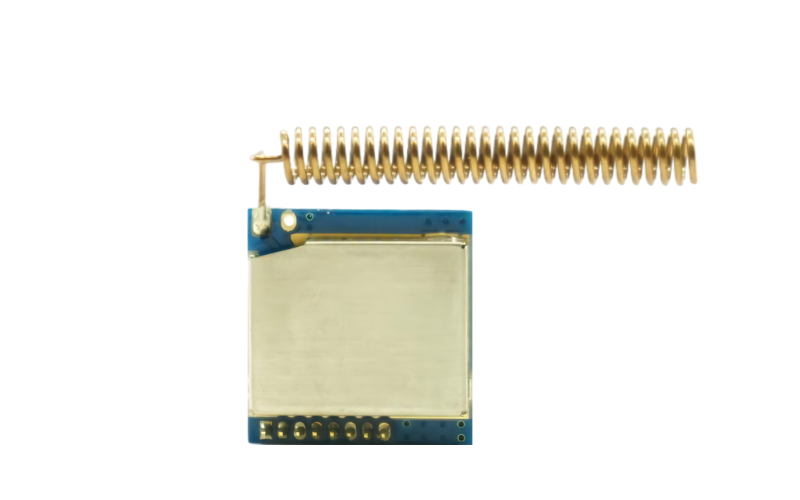

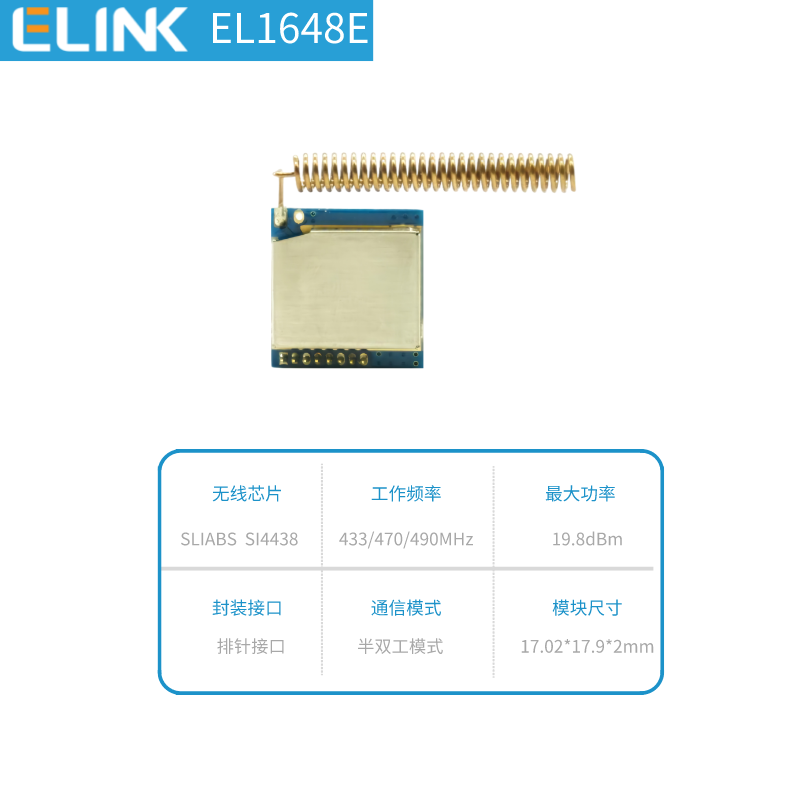

5．EL-1648E無線模組的外形圖

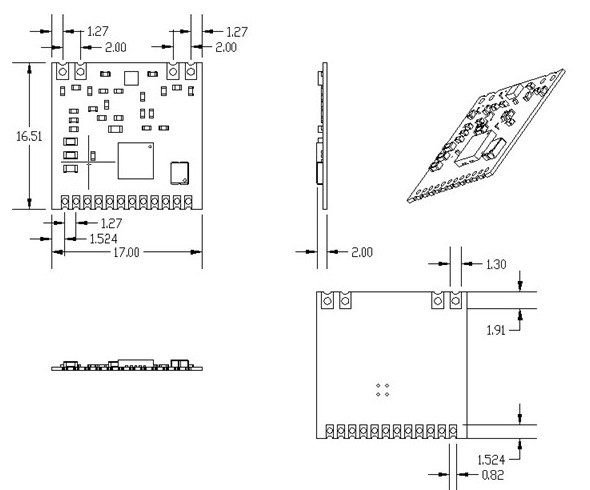

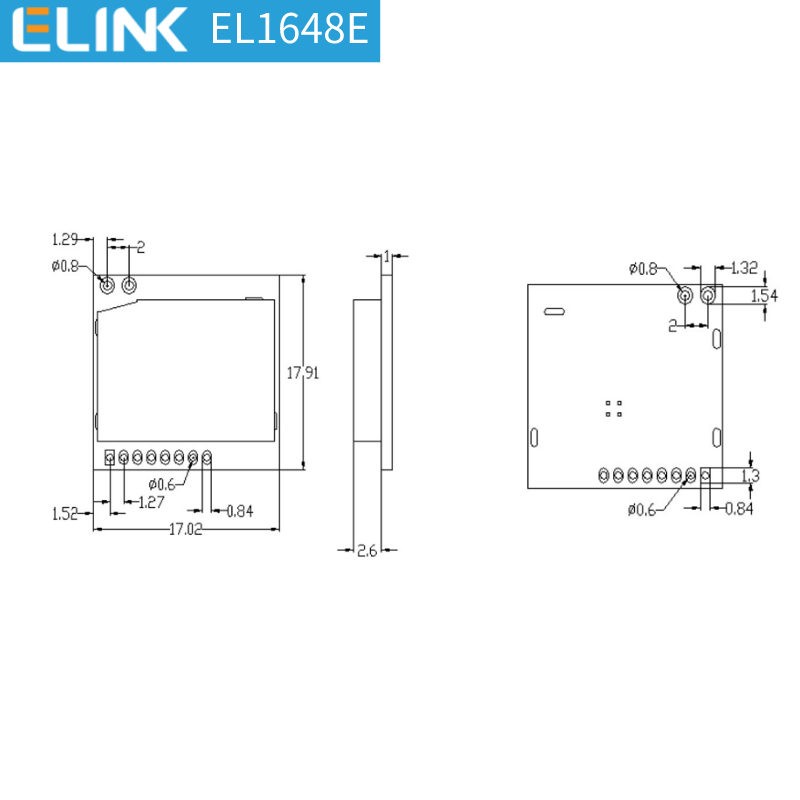

6．EL-1648E無線模組的外形尺寸圖（單位：mm）

7．EL-1648E無線模組的管腳定義（模塊正視）

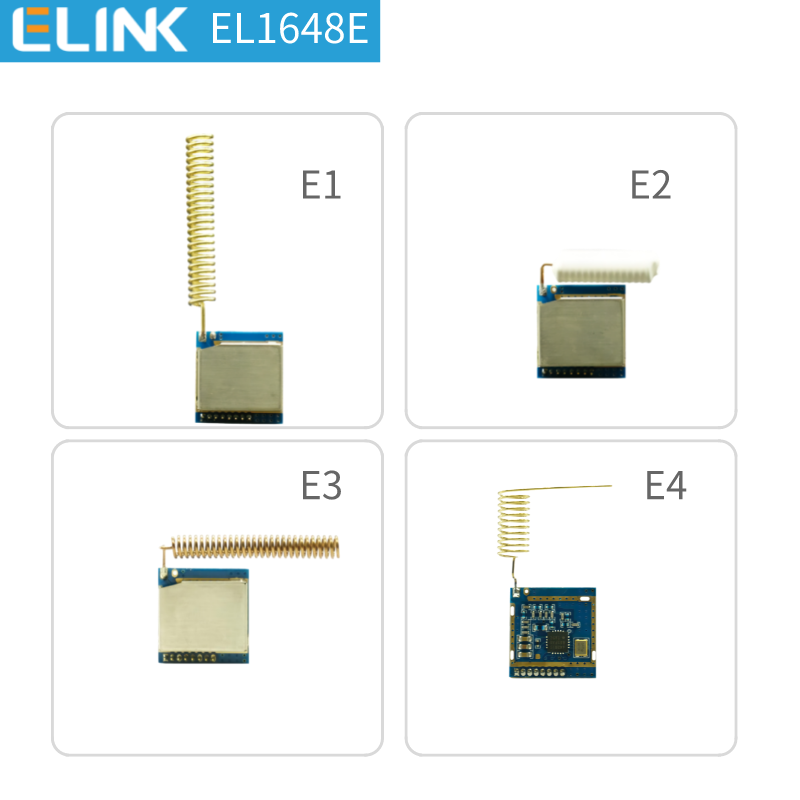

8．可選配的天線

9．定購信息

產品型號=產品類型+工作頻段

EL_1648E_490
