SPI接口模塊

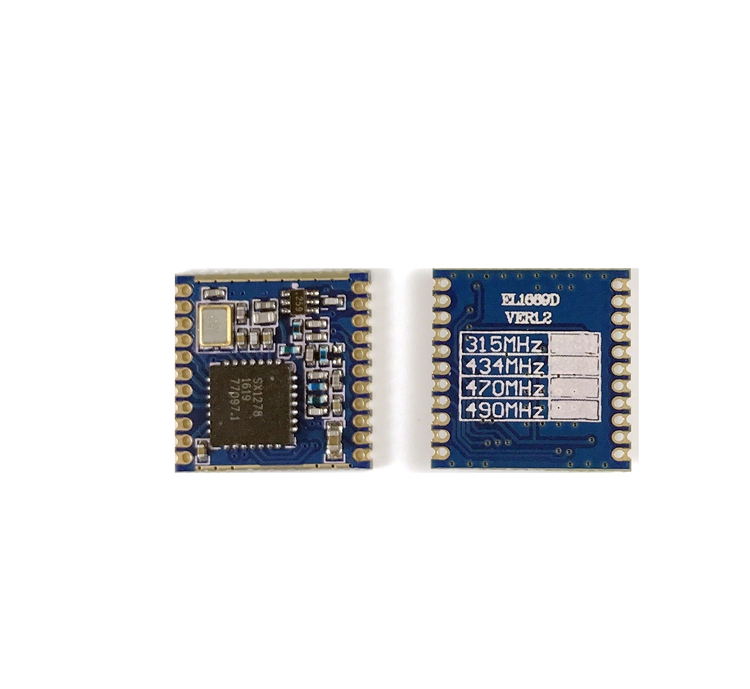

EL1669D_LORA無線通訊模組SX1278無線模塊

EL1669D_LORA無線通訊模組SX1278無線模塊

EL1669D_LORA無線通訊模組SX1278無線模塊

EL1669D_LORA無線通訊模組SX1278無線模塊

EL1669D是一款采用源自軍用戰術通信系統的LoRa調制技術設計的模塊，完美解決了小數據量在復雜環境中的超遠距通信問題，默認頻段為433MHz。 EL1669D是高性能低電流的收發模組，采用SX1278內核設計，包括完整的發送器和接收器。接收靈敏度為-148dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式，相較傳統調制技術， EL1669D模塊在抑制同頻干擾的性能方面也具有明顯優勢，解決了傳統設計方案無法同時兼顧距離、抗擾和功耗的弊端。另外，芯片集成了+20dBm的可調功率放大器，可獲得超過-148dBm的接收靈敏度，無線性能達到了行業領先水平，對于遠距離傳輸且對可靠性要求極高的場合，該方案是不二之選。模塊將SX1278的所有引了出來，用戶可根據不同的應用靈活使用它們。為保證產品的穩定可靠性能，在設計過程中，我們對射頻方面的性能做了全面、長期的測試；生產上，選用了高頻板材和頻射專用元器件來保證產品的使用壽命。

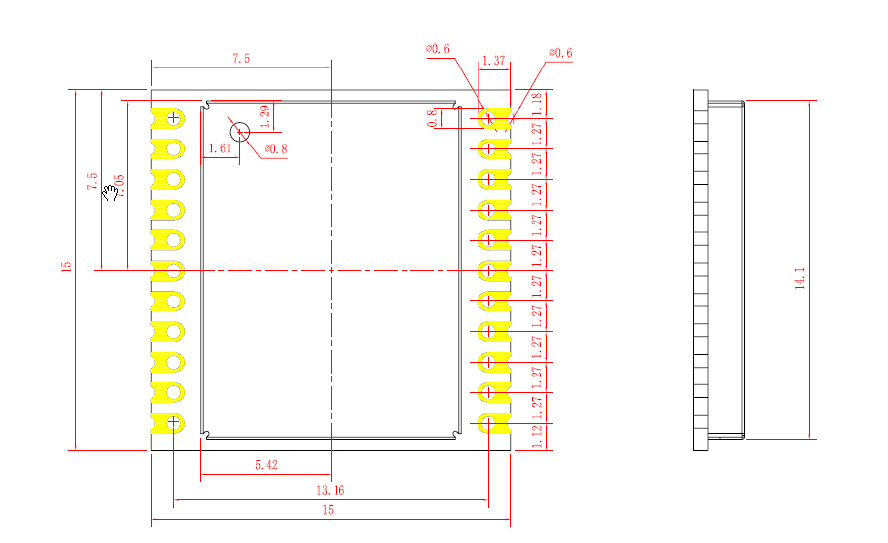

尺寸大?。?/span> 13.16*15*2毫米
頻率：： 433MHz
型號： EL1669D

淘寶購買在線詢價

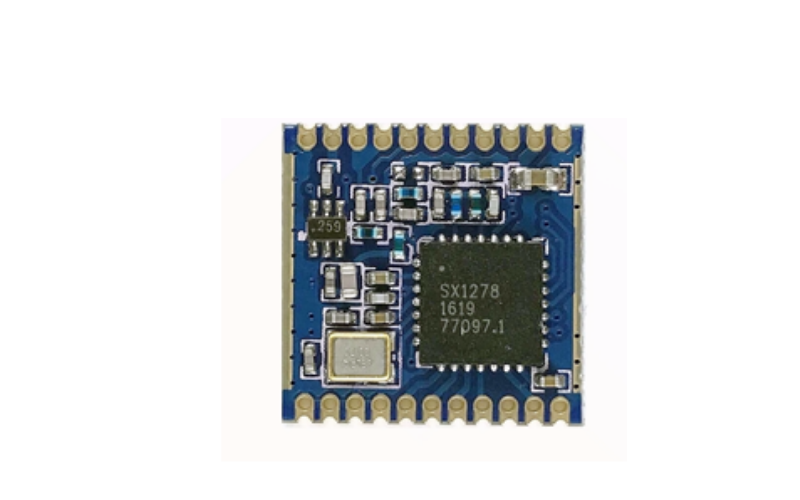

EL1669D是一款采用源自軍用戰術通信系統的LoRa調制技術設計的模塊，完美解決了小數據量在復雜環境中的超遠距通信問題，默認頻段為433MHz。

EL1669D是高性能低電流的收發模組，采用SX1278內核設計的LORA無線模組包括完整的發送器和接收器。接收靈敏度為-148dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式，相較傳統調制技術， EL1669D模塊在抑制同頻干擾的性能方面也具有明顯優勢，解決了傳統設計方案無法同時兼顧距離、抗擾和功耗的弊端。另外，芯片集成了+20dBm的可調功率放大器，可獲得超過-148dBm的接收靈敏度，無線性能達到了行業領先水平，對于遠距離傳輸且對可靠性要求極高的場合，該方案是不二之選。

模塊將SX1278的所有引了出來，用戶可根據不同的應用靈活使用它們。為保證產品的穩定可靠性能，在設計過程中，我們對射頻方面的性能做了全面、長期的測試；生產上，選用了高頻板材和頻射專用元器件來保證產品的使用壽命。

EL-1669D主要特性

? 低成本，高性能，高可靠性

? 支持FSK/GFSK/MSK/GMSK/LoRa/OOK等調制方

? 支持頻率范圍410~525MHz（頻段默認為434MHz）

? 接收靈敏度高達-148dBm

? 發射功率可調：+5~+20 dBm@Step 1dB

? 14mA 接收電流

? 超低電流掉電模式（30NA關機電流，50nA待機電流）

? 數據傳輸速率：100bps至300Kbps

? 電源為1.8V~3.6V

? 可配置的數據包處理

? 自動頻率控制（AFC）

? 自動增益控制（AGC）

? 可有效抑制同頻干擾

? 載波頻率可編程

? 發送和接收緩沖區共256字節

? 3.3V接口電平

? 采用SPI總線通信接口

? 小體積15X15 X 2mm，16PIN SMD封裝，安裝方便

? 生產免調試

EL-1669D主要性能參數

極限參數

Parameter	Value	Unit
電源電壓Vcc	-0.3 ~ +3.9	V
I/O電壓	-0.3 ~ Vcc+0.3	V
最大射頻輸入功率	+10	dBm
工作溫度范圍	-40 ~ +80	℃
存儲溫度	-55 ~ +125	℃

類別	描述	最小值	典型值	最大值	單位
工作電壓		1.8	3.3	3.6	V
工作頻率		425	490	525	MHz
最大發射功率		19.8	20.2	20.6	dBm
發射電流	+20dBm 3.3V時	115	120	128	mA
數據速率	FSK調制	0.1		300	KHz

圖片關鍵詞

圖片關鍵詞 EL1669D無線模組.pdf
