EL1663C_PA_3W大功率模組

版本號：VER1.0

易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。

經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。

目錄

1.簡述... 4

2.特性:. 4

2.1 EL1663C_PA_3W模組性能說明... 4

2.2 SI4463性能特性... 5

3.主要用途: 5

4.EL1663C_PA_3W模組的外形圖:. 6

4.1:實物圖... 6

4.2:外形尺寸圖：... 6

5.可選配的天線... 8

6.驅動程序及其他注意事項：... 10

7.定購信息與聯系方式... 12

1.簡述

EL1663C_PA_3W是一款輸出功率為3W的大功率模塊，采用的是SI4463內核，通過SPI接口就可以修改內部參數。

Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm，PA支持+27dBm或+30dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率100bps~1Mbps,工作電壓1.8~3.6V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

Silicon Labs的Si446x是一款高性能，低電流的收發器，覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是EZRadioPRO系列產品的一部分，其中包括完整的發射器，接收器和收發器系列，覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度（為-126dBm），同時實現了較低的工作和待機電耗。

2.特性:

2.1 EL1663C_PA_3W模組性能說明

外形尺寸：38x20x4毫米

工作頻率 915M

發射功率：35dBm

發送模式： OOK/FSK/GFSK/4FSK/4GFSK

工作電壓：4.5~5V

2.2 SI4463性能特性

?  頻率范圍為119 MHz ~1050 MHz

?  接收靈敏度-126dBm

?  調制

?  (G)FSK，4(G)FSK，(G)MSK

?  OOK和ASK

?  PA支持+27或+30dBm

?  功耗低

?  超低電流掉電模式

?  30NA關機，50nA的待機

?  數據傳輸速率=100bps至1Mbps

3.主要用途:

?  家居自動化和安防門禁系統

?  無線抄表

?  車輛防盜

?  無線傳感器

?  遠程無線數據傳輸

?  遠程工業遙控，遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡

4.EL1663C_PA_3W模組的外形圖:

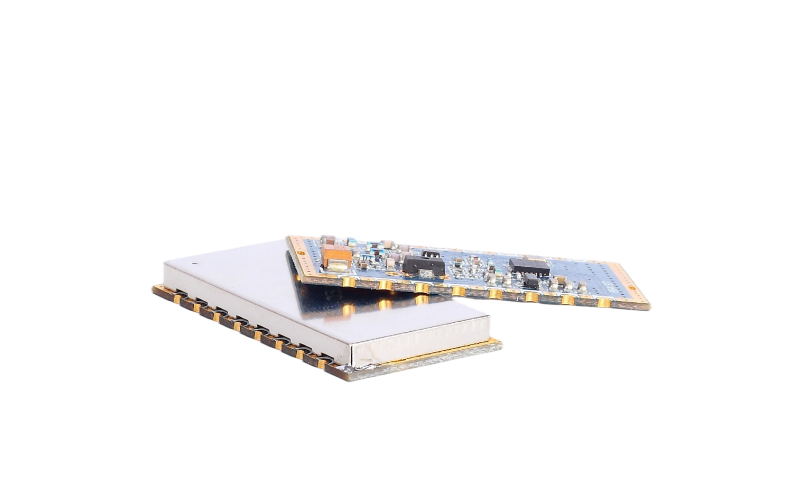

4.1:實物圖

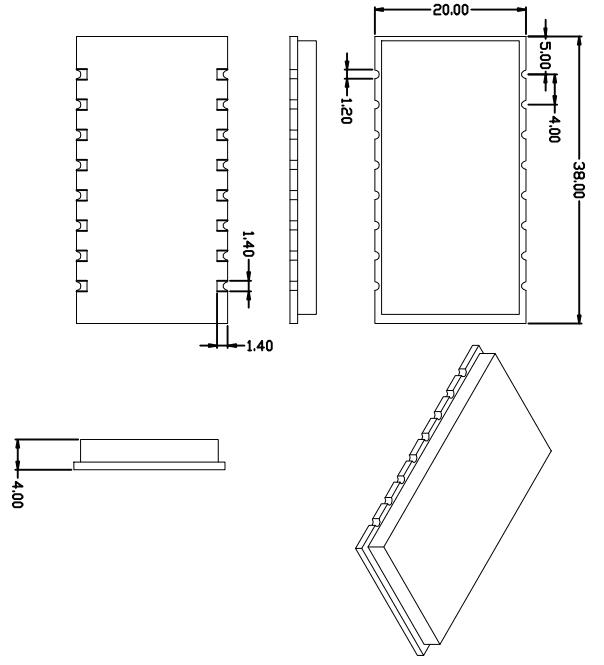

4.2:外形尺寸圖：

4.3:  EL1663C_PA_3W的管腳定義（模塊正視）

5.可選配的天線

6.驅動程序及其他注意事項：

  驅動程序與EL1663B_PA_1W基本兼容，除SI4463芯片輸出功率不能設置為100mw(相應寄存器值0x7F),應設置為輸出10mw(相應寄存器值0x14)，其他部分相同。具體可參考原來1W例程。

原來1W功率部份程序定義由

#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x7F, 0x00, 0x5D, 0xF4

改成

#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x14, 0x00, 0x5D, 0xF4

如下圖所示PA power level 的值由原來的0X7F 改為 0X14。

  本模組輸出功率達到3W，體積小巧，考慮到散熱，建議采用間歇發送模式（一般應用也都是這種模式），如發送一次或幾次數據轉為接收模式。實測200mS內發送50mS ,長時間工作，模組溫升正常。如客戶需較長時間連續發送無間歇，應考慮外部散熱措施，建議客戶主板在模組底部開窗散熱位置相應開方形槽，增加散熱片，提高散熱性能。

7.定購信息與聯系方式

產品型號=產品類型+工作頻段+封裝形式

EL1663C_PA_1W

產品類型 工作頻段 封裝形式

福州易聯電子有限公司

                        Fuzhou ELINK Electronics Co., Ltd.

                    網址：http://www.elink-elec.com

                        郵箱：sales@elink-elec.com

                        電話：86-591-87591000

地址：福建省福州市倉山區橘園洲工業區27棟
